在軋鋼加熱爐鋼坯加熱過程中，加熱溫度約在1250℃~1400℃。 鋼坯加熱結(jié)束時(shí)，會在鋼坯表面產(chǎn)生一層厚厚的氧化鐵皮。由于氧化鐵皮的產(chǎn)生，使得鋼坯在加熱爐高溫環(huán)境下形成了燒損，它直接制約著軋鋼成材率的提高。同 時(shí)，在加熱爐的高溫氧化氣氛中，會使鋼坯表面的合金元素氧化貧化和表層氧化脫碳，也直接影響了成品鋼材的表面質(zhì)量及內(nèi)在質(zhì)量。為此，唐山元力科技有限公司 和河北理工大學(xué)共同研制開發(fā)了鋼坯高溫防氧化涂料。該涂料在加熱爐內(nèi)高溫狀態(tài)下形成類陶瓷致密保護(hù)膜，附著在鋼坯表面上，徹底隔離了加熱爐內(nèi)高溫氧化氣 氛，使鋼坯得到保護(hù)。
唐山元力科技的（普碳鋼）鋼坯高溫防氧化涂料具有以下特點(diǎn)：
一、防氧化涂料的涂刷，和正常的軋鋼生產(chǎn)無任何沖突。
在鋼坯進(jìn)入加熱爐前的輸送輥道上，將涂料自動化噴涂或人工涂刷在鋼坯的上、下表面（推鋼式加熱爐），高溫防氧化涂料的涂層厚度僅為0.10~0.20mm，表觀上以淺黑色涂料覆蓋鋼坯表面底色即可。噴涂或涂刷后，涂料不需要表干，可和正常生產(chǎn)一樣直接推送入加熱爐內(nèi)。
如噴涂設(shè)備需更換噴嘴或臨時(shí)故障，停止涂料涂刷，不會影響正常的軋鋼生產(chǎn)。
二、防氧化涂料以降低加熱爐內(nèi)鋼坯的燒損為主要目標(biāo)，同時(shí)兼顧改善提高加熱后鋼坯的表面質(zhì)量。
加 熱爐內(nèi)高溫氣氛含有氧、硫、水、塵等腐蝕性物質(zhì)，會綜合作用在鋼坯的表面，使得鋼坯表面氧化燒損。同時(shí)，也會氧化貧化鋼坯的表面合金元素。如煙氣含硫過 高，還會使得加熱后的坯料表面形成微裂紋（特別是板材和帶鋼），惡化產(chǎn)品鋼材的表面質(zhì)量。爐內(nèi)高溫狀態(tài)下，唐山元力科技的防氧化涂料，可在鋼坯表面形成的 致密保護(hù)膜，隔離爐內(nèi)的復(fù)雜加熱氣氛，從根本上解決了上述問題。

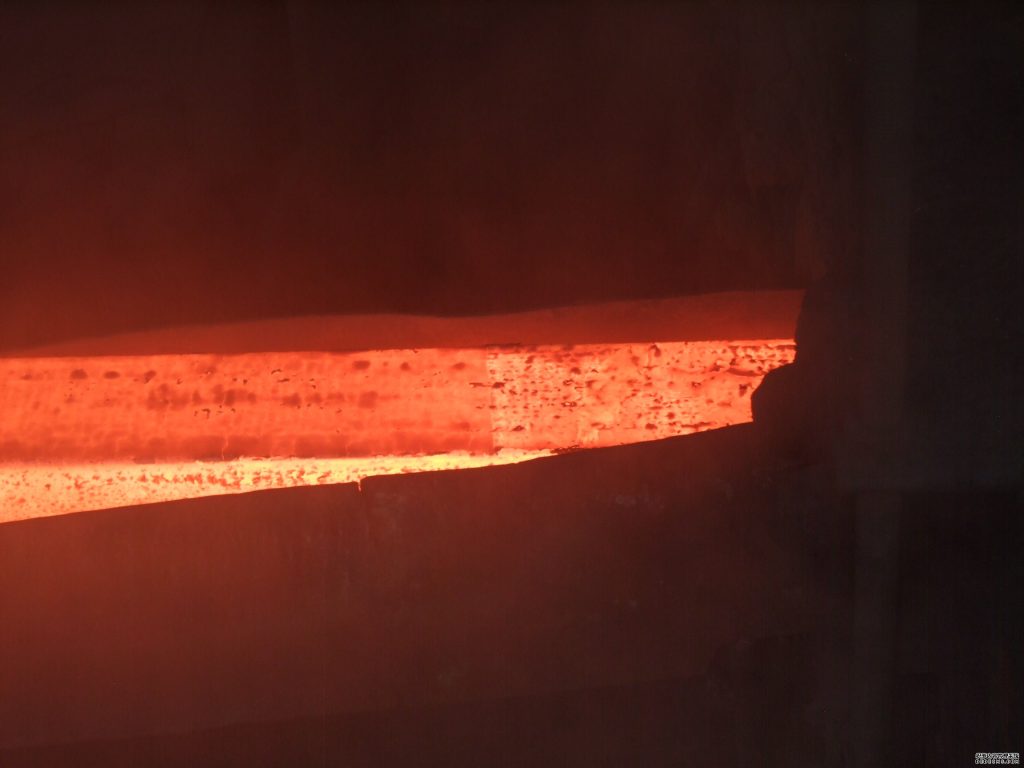

未 涂刷涂料的鋼坯，氧化鐵皮緊緊附著在金屬基體表面，有時(shí)經(jīng)過初軋機(jī)軋制后，氧化鐵皮仍無法脫落干凈，甚至壓合進(jìn)鋼材表面，形成表面疤痕缺陷。受涂料保護(hù)的 鋼坯，從加熱爐推出后，可在出坯輥道上和初軋機(jī)上，直接觀測到氧化鐵皮的大幅度減少。和未涂刷涂料的鋼坯相比，涂料保護(hù)的鋼坯表面氧化鐵皮極薄，并且極易 脫落，甚至在出坯輥道上即可自行脫落，且氧化鐵皮脫落后的鋼坯表面清潔光滑。同時(shí)，由于氧化鐵皮減少，使加熱爐內(nèi)氧化鐵皮的積存量大幅度降低，大大延長了 加熱爐內(nèi)鐵皮清爐時(shí)間周期。
三、涂料采用了復(fù)合技術(shù)，有助于鋼坯在加熱爐內(nèi)的加熱。
為 保護(hù)加熱，在涂料中特別加入了高導(dǎo)熱系數(shù)的材料。同時(shí)，提高了涂料本身的黑度，保證在加熱爐內(nèi)低溫預(yù)熱段的吸熱能力（此課題已和河北理工大學(xué)聯(lián)合完成）。 由于高溫加熱段以輻射加熱為主，氧化鐵皮的厚度會制約本階段的加熱效率。相比未保護(hù)鋼坯，涂料保護(hù)后的涂層及氧化層極薄，有利于高溫加熱段的傳熱。
經(jīng)生產(chǎn)實(shí)踐檢驗(yàn)，唐山元力科技涂料對鋼坯加熱有促進(jìn)作用，無任何不利影響。在同比加熱條件下，和未涂刷涂料的鋼坯相比，在現(xiàn)場使用測溫槍測試結(jié)果表明，涂刷涂料的鋼坯表面溫度略有提高。
四、即時(shí)使用，可即時(shí)產(chǎn)生效益。
受涂料保護(hù)的鋼坯，與未涂刷涂料的鋼坯相比，在爐內(nèi)的燒損可降低50～80%（和原爐內(nèi)燒損數(shù)量有關(guān)）。鋼坯燒損的降低，會體現(xiàn)在產(chǎn)品成材率的提高。一般，鋼坯在加熱爐內(nèi)加熱周期為1.5～3.5小時(shí)。涂刷涂料后，在鋼坯的一個(gè)爐內(nèi)加熱周期結(jié)束，即意味著增值增效的過程完成。即在極短的時(shí)間內(nèi)，降低了爐內(nèi)燒損，使鋼坯的部分燒損變成了成品，從而直接提高了經(jīng)濟(jì)效益。
綜合諸多使用我公司防氧化涂料的軋鋼廠的實(shí)際數(shù)據(jù)，使用防護(hù)涂料后，可降低燒損使鋼坯成材率提高0.4個(gè)百分點(diǎn)以上。
五、經(jīng)濟(jì)效益顯著，鋼坯使用防氧化涂層保護(hù)加熱，每噸鋼至少可提高純利潤3.3元。
效益測算說明：
1、效益測算中的價(jià)格數(shù)據(jù)，依據(jù)為市場參考價(jià)，均為不含稅價(jià)格。
普碳鋼鋼材市場價(jià)格約為2850元/噸；（不含稅價(jià)）
氧化鐵皮市場價(jià)格約為900元/噸；（不含稅價(jià)）
涂料價(jià)格6元/kg；（唐山本地價(jià)格，不含稅價(jià)）
每噸鋼坯消耗涂料為0.7kg；
成材率提高按0.4%計(jì)；
2、收入項(xiàng)：
提高鋼坯成材率后，增加的噸鋼毛利潤為：2850×0.4%=11.4元
3、成本項(xiàng)：
- 因成材率提高而減少的氧化鐵皮的費(fèi)用為：900×0.4%=3.6元
- 涂料成本為6×0.7=4.2元
- 其他費(fèi)用：電費(fèi)，人工費(fèi)約為0.3元。
成本項(xiàng)=3.6+4.2+0.3=8.1元
4、噸鋼純利潤：
噸鋼純利潤=收入項(xiàng)-成本項(xiàng)=11.4-8.1=3.3元。
5、年產(chǎn)量100萬噸，每年純利潤為3.3×100萬=330萬元。
6、另外，在成材率提高0.4﹪基礎(chǔ)上，如果成材率每提高0.1﹪，因其他成本因素不變，則噸鋼純利潤還可再提高1.95元。
計(jì)算方法：（鋼坯價(jià)格2850元-氧化鐵皮價(jià)格900元）×0.1%=1.95元。
即鋼坯成材率提高0.5%時(shí)，則每噸鋼可達(dá)到純利潤5.25元。
六、唐山元力科技普碳鋼鋼坯高溫防氧化涂料部分業(yè)績：
唐山市金瑞城鋼鐵有限公司
唐山市金坤鋼鐵有限責(zé)任公司
唐山市寶興鋼鐵集團(tuán)有限公司
唐山市玄龍鋼鐵有限公司
唐山市豐潤區(qū)瑞興鋼鐵有限公司
唐山市豐潤區(qū)鑫宇鋼鐵廠
唐山市豐潤區(qū)鑫長達(dá)鋼鐵有限公司
唐山市金行鋼鐵有限公司
唐山市金橋鋼鐵有限公司
唐山市豐潤區(qū)鑫康達(dá)鋼鐵有限公司
遼寧五一八內(nèi)燃機(jī)配件有限公司
河北東安精工股份有限公司
唐山元力科技有限公司具備專業(yè)的研發(fā)人員和安裝人員以及經(jīng)驗(yàn)豐富的售后服務(wù)隊(duì)伍。公司本著“專業(yè)研發(fā)，積極開拓，深化管理”的經(jīng)營理念和方針，以互利雙贏的經(jīng)營目標(biāo)來贏得市場，用實(shí)力和誠信來服務(wù)市場。
歡迎軋鋼行業(yè)的朋友與我們攜手并進(jìn)，共創(chuàng)未來。
唐山元力科技有限公司??http://m.xkgzs.com/
聯(lián)系電話：17334492645
